平行式雙閘板閘閥適用于介質為水、污水的管路上作閉路設備用,不允許作調節流量和排空使用。廣泛適用于石油、化工、制藥、電力等行業。在公稱壓力≤l.0MPa的蒸汽、水、油類等介質的管路上作啟閉用。平行雙閘板閘閥是陶瓷閘閥的一種。故其結構與工作原理與閘閥一致,其啟閉體(閥板)由閥桿帶動閥座密封面作升降運動,可接通或截?cái)嗔黧w的通道。當閥門部分開啟時,在閘板背面產生渦流,易引起閘板的侵蝕和震動,也易損壞閥座密封面,修理困難,通常適用于不需要經常啟閉,而且保持閘板全開或全閉的工況。
產品特點:
1、當系統正常工作時,閘板以1.0m/min勻速啟、閉;而系統斷電等事故狀態時的關閉分為快、慢關兩個階段。100-20%開度為快關,時間10(S)。20-0%開度為慢關,時間為40(S)。
2、用在水泵出口作截止、止回閥使用,該閥還具有閥桿鎖定裝置。保證運行安全。
3、Z943T型閘閥選用新型電動裝置,可就地操作也可遠控,并能滿足計算機程控要求?刂茰確、安全、可靠。
工作原理:
借助氣缸或手輪提供的外動力,閥桿帶動閥板上下移動實現閥門的啟閉,閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥板和閥座緊密接觸,實現密封。

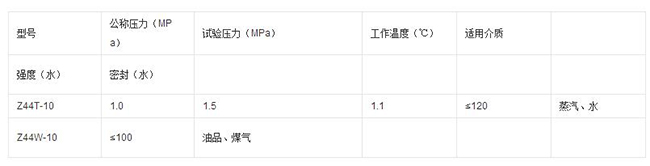

性能規范:

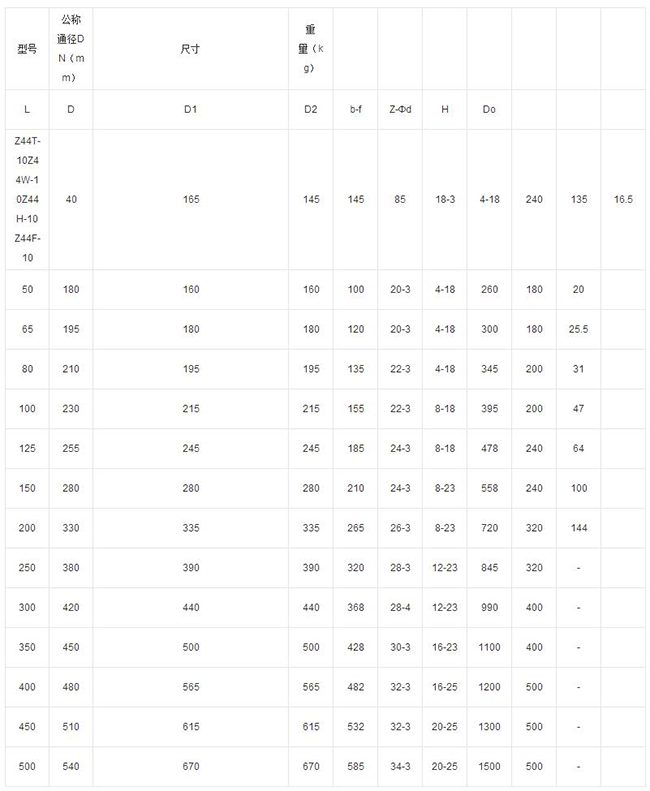

外形尺寸:
