產品概述:

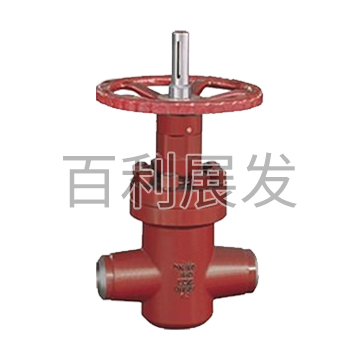

Z43Y、Z63Y、Z83Y油田專用平板閘閥采用新型平衡浮動式密封結構,適用于壓力不大于32MPa,溫度不高于120℃的油、天然氣等管線上,作為控制介質的啟閉及調節裝置,該產品結構設計新穎、選材適當、測試嚴格、操作輕便、具有較強的防腐、防磨、耐沖蝕性能。油田平板閘閥適用于天然氣、石油、化工、環保、城市管道、燃?xì)夤芫等輸送管線,放空系統和汽儲存裝置上,用作啟閉設備。
產品特點:
1、結構簡單,閘板及閥座總成容易拆換;
2、采用整體閘板,可雙向使用,以增加服役壽命;
3、推力軸承符合能力大,橡塑復合唇形閥桿填料,是開關力矩最;
4、螺紋式閥桿盤根壓蓋,允許在盤根承壓情況下拆換軸承及閥桿盤根;
5、閘板、閥座表面噴焊有特種硬質合金,使之具有良好的耐磨、耐腐蝕性能。
產品參數:
公稱通徑:DN25-DN150
公稱壓力:16.0MPa-32.0MPa
適用介質:水、油、天然氣
適用溫度:-20℃-120℃
閥體材質:碳鋼、鑄鋼
設計標準:GB/T19672、API 6D
結構長度標準:GB/T19672、API 6D
連接法蘭標準:GB/T 9113、ASME B16.5
產品尺寸:
DN | L | L1 | H | D0 | D1 | D2 | D | B |
25 | 210 | 160 | 345 | 25 | 50.8 | 101.5 | 150 | 29 |
32 | 240 | 180 | 350 | 29 | 60.32 | 111.0 | 160 | 29 |
40 | 260 | 210 | 380 | 36 | 68.28 | 124.0 | 180 | 32 |
50 | 300 | 230 | 400 | 45 | 95.25 | 165.0 | 215 | 38.5 |
