產品中心
Product
球閥系列
當前位置:首頁>產品中心>球閥系列
  • 產品參數

【產品用途】

Q41F46 型襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙。‵46),故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門,實現對生產過程中酸、堿等強腐蝕介質的調節或切斷,在水處理過程控制中使用效果最明顯。



【產品特點】

1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”,以外其它任何強腐蝕性質

2、采用全通徑、浮動球結構,閥門可在整個壓力范圍內進行無泄漏關閉,更便于管路系統的通球掃線和管路維護

3、啟閉件球件與閥桿鑄(鍛)為一體,杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性,從根本上保證了工程中的使用安全性

4、結構緊湊合理,閥體內腔空間最小,減小了介質滯留,另外,特殊的模壓工藝,使密封面致密度良好,加之人字環形PTFE填料組合,使閥門達到零泄漏

5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件,其中三片球閥允許主閥體與兩側閥體分離,可實現在線快速更換、維修



【執行標準】

設計標準:GB12237

結構長度:GB12221

法蘭標準:JB/T79-94 GB9113.1-26

檢驗試驗:JB/T9092-99



【性能參數】

型號

Q41F46-10

Q41F46-16

Q41F46-10C

Q41F46-16C

工作壓力(MPa)

1.0

1.6

1.0

1.6

適用溫度(℃)

-10~150

-20~150

適用介質

腐蝕性介質

材料

閥體

鑄鐵內襯聚四氟乙烯

鑄鋼內襯聚四氟乙烯

球體

鑄鋼外包聚四氟乙烯

密封圈

增強聚四氟乙烯

聚四氟乙烯

填料

聚四氟乙烯

主要外形和連接尺寸

公稱通徑PN1.6(MPa)主要外形尺寸和連接尺寸參考值重量
DNLDD1D2fbZ-ΦdH1Do
151309565453144-Φ14951404
2014010575553144-Φ14981504.5
2515011585653164-Φ141131505.5
32165135100783184-Φ181301807
40180145110853184-Φ181352009
502001601251003.5204-Φ1814022015
652201801451203.5204-Φ1814528017
802501951601354228-Φ1820532030
1002802151801554248-Φ1823038040
1253202452101854268-Φ1825250060
1503602802402104288-Φ2328360075
2004003352952655308-Φ23325750130
25045040535532053412-Φ26370900210

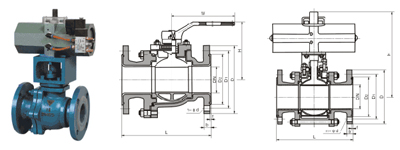

【結構圖片】
