【產品用途】

GQ47H 型 PN16~PN100 軌道式鋼制球閥適用于石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機系統、油氣輸送管線、輕工、紡織等行業。



【產品特點】

1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題

2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車,降低生產成本

3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題

4、低扭矩設計。特殊結構設計的閥桿,只需配一個小手輪閥門就能輕松啟閉

5、楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證

6、密封面的自清結構。當球體傾離閥座時,管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的



【執行標準】

結構長度:JB/T7745 GB/T12221

連接法蘭:GB/T9113 JB/79 HG20592

對焊端:GB/T12224

檢驗和試驗:JB/T9092



【性能參數】

型號

GQ47H-16C

GQ47H-25C

工作壓力(MPa)

1.6

2.5

工作溫度(℃)

-190~550

適用介質

水、蒸汽、油品

材料

閥體、閥蓋

WCB

閥桿

2Cr13

球體

WCB+HCr/STL

閥座

25

填料

柔性石墨

主要外形和連接尺寸

壓力級主要尺寸公稱通徑
253240506580100125150200250300350400450500
PN1.6MPaL100180200230290310350480480600730850980110012001250
H24260307360410483512581581617672723758791828870
9.51619283041551151152152703855028769801240
PN2.5MPaL160180200230290310350480480600730850980110012001250
H260280320260430490525604604642695742781815864905
9.516192830455912112123028940254091311201280
PN4.0MPaL160180200230290310350480480600730850980110012001250
H260280320360436492527649649701750750790832875910
1017202532455911511521302954025409131124348
PN6.4MPaL1601802002302903103504804806007308509801100--
H280300329365450509541725725781790806821858--
101720253252681061682813554986891134--
150LbL127140165178190203229356394457533910686762964914
300LbL165178190216214283305381403502568648762838914991
600LbL21622924129233035643250855966078783888999110921194

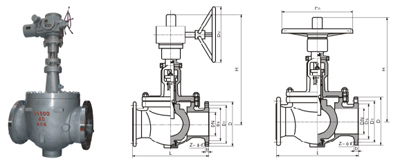

【結構圖片】
